فن کویل‌های زمینی (Floor-Standing Fan Coil Units) یک راه‌حل کارآمد و انعطاف‌پذیر در سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) مدرن محسوب می‌شوند. این دستگاه‌ها کنترل دمای هدفمند را بدون نیاز به کانال‌کشی گسترده فراهم می‌کنند و برای فضاهایی که انعطاف‌پذیری و سهولت نصب اولویت دارد، ایده‌آل هستند. با توجه به اهمیت روزافزون بهره‌وری انرژی در طراحی ساختمان‌ها، فن کویل‌های زمینی تعادلی بین عملکرد، زیبایی‌شناسی و هزینه را ارائه می‌دهند. این مقاله به بررسی ویژگی‌ها، مزایا، کاربردها و نکات عملی این دستگاه‌ها می‌پردازد و بر اساس دانش صنعت معتبر، به کاربران کمک می‌کند تا تصمیمات آگاهانه‌ای بگیرند.
فن کویل زمینی چیست؟

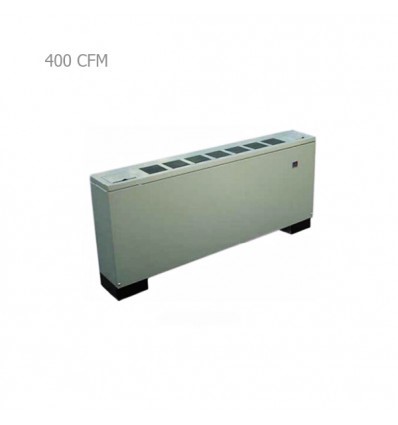

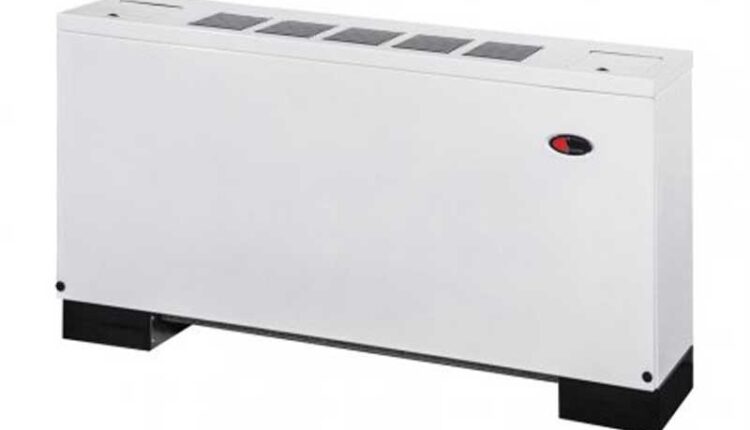

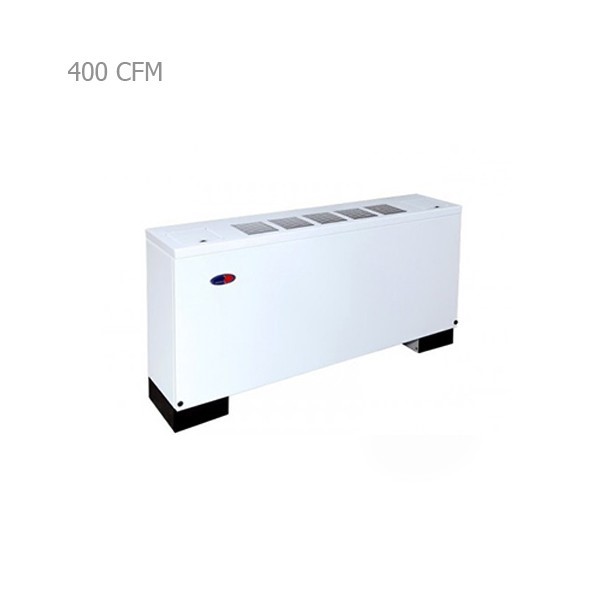

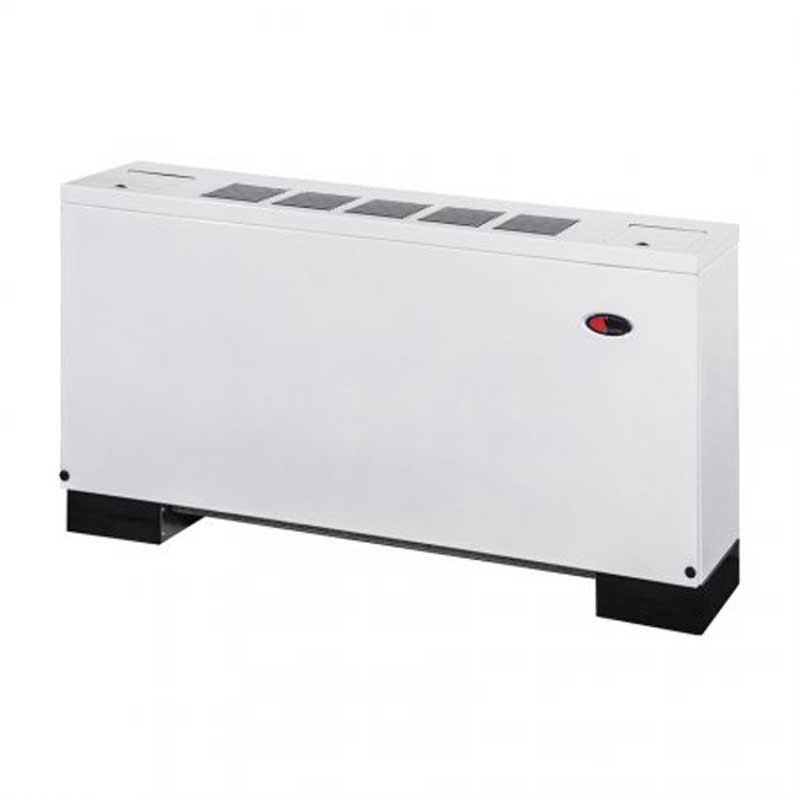

فن کویل زمینی نوعی از فن کویل‌های عمودی است که برای قرارگیری روی زمین، معمولاً در کنار دیوار یا گوشه‌ای طراحی شده است. این دستگاه شامل یک فن است که هوای اتاق را روی یک مبدل حرارتی (کویل) گردش می‌دهد. کویل با آب سرد یا گرم (یا مبرد در برخی مدل‌ها) پر شده و هوا را خنک یا گرم می‌کند. سپس هوای تهویه‌شده به فضای اتاق بازگردانده می‌شود تا محیط داخلی راحت حفظ شود. برخلاف واحدهای بزرگ‌تر مدیریت هوا که به سیستم‌های کانال پیچیده وابسته هستند، فن کویل‌های زمینی به طور مستقل یا به عنوان بخشی از سیستم زون‌بندی HVAC عمل می‌کنند و کنترل دقیق در اتاق‌ها یا مناطق فردی را امکان‌پذیر می‌سازند.
این واحدها بخشی از خانواده گسترده فن کویل‌ها هستند که شامل مدل‌های سقفی، دیواری و مخفی می‌شود. مدل‌های زمینی با جهت‌گیری عمودی و قرارگیری روی زمین متمایز می‌شوند که امکان تخلیه هوا به سمت بالا یا جلو را فراهم می‌کند. آن‌ها معمولاً در محیط‌هایی استفاده می‌شوند که فضای سقفی محدود است یا جایی که ادغام زیبایی‌شناختی با دکور اتاق مورد نظر است.
ویژگی‌ها و اجزای کلیدی
طراحی و ساخت
فن کویل‌های زمینی دارای کابینت باریک و عمودی هستند که می‌تواند تا ۱۳۰ میلی‌متر نازک باشد و به راحتی در کنار دیوارها قرار گیرد بدون اشغال فضای کف زیاد. محفظه اغلب با پوشش‌های قابل سفارشی‌سازی مانند چوب یا accents فلزی، با طراحی داخلی هماهنگ می‌شود و در محیط‌های مسکونی یا تجاری ادغام می‌گردد. اجزای کلیدی عبارتند از:
- مجموعه فن: یک فن سانتریفیوژ یا محوری کم‌صدا که هوای اتاق را جذب کرده و روی کویل هدایت می‌کند. بسیاری از مدل‌ها تنظیمات سرعت چندگانه (کم، متوسط، زیاد) برای جریان هوای قابل تنظیم ارائه می‌دهند.
- کویل مبدل حرارتی: معمولاً از لوله‌های مسی با پره‌های آلومینیومی ساخته شده که حرارت را بین هوا و سیال (آب یا مبرد) منتقل می‌کند.
- سینی تخلیه: یک سینی عایق‌شده که میعانات را جمع‌آوری می‌کند تا از نشتی جلوگیری شود و اغلب با عایق حرارتی برای کاهش مشکلات میعانات.
- کنترل‌ها: ترموستات‌ها، کنترل‌های از راه دور یا ادغام با سیستم‌های هوشمند HVAC برای تنظیم دما.
- فیلترها: فیلترهای هوای قابل جابجایی که گرد و غبار و آلرژن‌ها را جذب می‌کنند و کیفیت هوای داخلی را بهبود می‌بخشند.
طراحی بر عملیات کم‌صدا تأکید دارد و سطوح صدا اغلب زیر ۴۰ دسی‌بل است که آن‌ها را برای مناطق حساس به صدا مناسب می‌سازد.
مشخصات عملکرد
ظرفیت از ۲۰۰ تا ۱۴۰۰ CFM (فوت مکعب در دقیقه) متغیر است و بسته به مدل، خروجی خنک‌کننده معمولاً بین ۱.۵ تا ۱۲ کیلووات است. بهره‌وری انرژی با موتورهای سرعت متغیر افزایش می‌یابد که سرعت فن را با تقاضا تطبیق می‌دهد و مصرف برق را تا ۲۰ درصد نسبت به واحدهای سرعت ثابت کاهش می‌دهد. برخی مدل‌های پیشرفته با سیستم‌های کارآمد مانند پمپ‌های حرارتی ادغام می‌شوند و رتبه‌بندی SEER بالای ۲۰ برای عملکرد بهینه ارائه می‌دهند. انواع مبرد ممکن است شامل گزینه‌های دوستدار محیط زیست مانند R-410A یا R-32 باشد که با استانداردهای زیست‌محیطی مطابقت دارد.
مزایا و فواید
فن کویل‌های زمینی در ارائه کنترل آب و هوایی محلی کارآمد و هدفمند برتر هستند. یکی از مزایای اصلی بهره‌وری انرژی آن‌هاست: با هدف‌گیری زون‌های خاص، هدررفت انرژی را به حداقل می‌رسانند و ممکن است قبض‌های آب و برق را کاهش دهند. نصب ساده است و نیاز به تغییرات ساختاری کمتری دارد که هزینه‌های اولیه را نسبت به سیستم‌های کانال‌دار کاهش می‌دهد.
دسترسی آسان به نگهداری یک مزیت کلیدی است زیرا قرارگیری روی زمین اجازه دسترسی آسان به فیلترها و کویل‌ها را بدون نیاز به نردبان یا اختلال در سقف فراهم می‌کند. آن‌ها همچنین توزیع هوای بهتر در اتاق‌های با سقف بلند را ترویج می‌دهند و هوا را به سمت بالا برای پوشش دمای یکنواخت هدایت می‌کنند. علاوه بر این، این واحدها با کاهش گردش گرد و غبار از طریق جریان هوای کم‌تلاطم و فیلتراسیون یکپارچه، به بهبود کیفیت هوای داخلی کمک می‌کنند.
از دیدگاه عملی، فن کویل‌های زمینی برای بازسازی‌ها مقرون‌به‌صرفه هستند و هزینه‌های نصب و نگهداری کمتری نسبت به گزینه‌های پیچیده‌تر HVAC دارند. عملیات کم‌صدا و زیبایی‌شناسی قابل سفارشی‌سازی آن‌ها را برای راحتی کاربر و انعطاف‌پذیری طراحی جذاب می‌سازد.
معایب و ملاحظات
هرچند مفید، فن کویل‌های زمینی محدودیت‌هایی دارند. آن‌ها فضای کف را اشغال می‌کنند که می‌تواند در اتاق‌های کوچک نقطه ضعفی باشد و ممکن است چیدمان مبلمان را محدود کند. قرارگیری روی زمین ممکن است باعث تجمع گرد و غبار بیشتر شود و نیاز به تمیزکاری مکرر برای حفظ کارایی دارد. در محیط‌های مرطوب، تخلیه نامناسب می‌تواند منجر به مشکلات رطوبتی شود اگر در هنگام نصب مورد توجه قرار نگیرد.
کاربردها
فن کویل‌های زمینی به طور گسترده در محیط‌های مسکونی، تجاری و مهمان‌نوازی اعمال می‌شوند. در خانه‌ها، برای آپارتمان‌ها، خانه‌های شهری یا اتاق‌های با سقف بلند ایده‌آل هستند و کنترل دمای مستقل را بدون بازسازی‌های عمده فراهم می‌کنند. دفاتر و ساختمان‌های تجاری از قابلیت زون‌بندی آن‌ها بهره می‌برند و اجازه می‌دهند مناطق مختلف آب و هوای منحصربه‌فردی حفظ کنند.
راهنمای نصب
نصب حرفه‌ای برای اطمینان از عملکرد بهینه و ایمنی توصیه می‌شود. با انتخاب مکانی با فضای کافی (حداقل ۱-۲ فوت از دیوارها) برای جریان هوا و نگهداری شروع کنید. واحد را به تأمین آب سرد/گرم یا خطوط مبرد متصل کنید، بسته به نوع سیستم. سیم‌کشی الکتریکی باید با کدهای محلی مطابقت داشته باشد و یک خط تخلیه برای مدیریت میعانات نصب شود.
هزینه‌ها معمولاً از ۲۰۰-۱۵۰۰ دلار برای واحد به علاوه ۷۰۰-۲۷۰۰ دلار برای نیروی کار متغیر است و بسته به منطقه و پیچیدگی تغییر می‌کند. سیستم را پس از نصب برای نشتی‌ها آزمایش کنید و جریان هوا را تعادل بخشید. برای نتایج بهتر، با یک ترموستات برای کنترل خودکار ادغام کنید.
نگهداری و عیب‌یابی
نگهداری منظم عمر فن کویل‌های زمینی را افزایش می‌دهد که معمولاً با مراقبت مناسب ۱۰-۱۵ سال است. وظایف ماهانه شامل تمیز کردن یا تعویض فیلترهای هوا برای جلوگیری از محدودیت جریان هوا است. سالانه، کویل‌ها را برای تجمع کثیفی بررسی کنید و با برس نرم یا جاروبرقی تمیز کنید. سینی تخلیه و خطوط را برای انسداد بررسی کنید تا از آسیب آب جلوگیری شود.
مسائل رایج شامل کاهش خنک‌کننده به دلیل کویل‌های کثیف یا مبرد کم است—این‌ها را با برنامه‌ریزی خدمات حرفه‌ای حل کنید. یاتاقان‌های کم‌صدا در فن‌ها نیاز به روغن‌کاری را کاهش می‌دهند، اما برای صداهای غیرعادی که نشان‌دهنده سایش موتور است نظارت کنید. همیشه قبل از نگهداری برق را قطع کنید تا ایمنی تضمین شود.
نتیجه‌گیری
فن کویل‌های زمینی یک جایگزین عملی و کارآمد انرژی برای سیستم‌های HVAC سنتی ارائه می‌دهند و ترکیبی از سهولت استفاده با عملکرد قابل اعتماد را فراهم می‌کنند. قابلیت آن‌ها برای ارائه راحتی زون‌بندی‌شده، همراه با نصب و نگهداری ساده، آن‌ها را انتخاب ارزشمندی برای کاربردهای متنوع می‌سازد. با انتخاب مدل‌های باکیفیت از برندهای معتبر و رعایت روتین‌های نگهداری، کاربران می‌توانند صرفه‌جویی بلندمدت و محیط‌های داخلی بهبودیافته‌ای به دست آورند. برای کسانی که به فکر ارتقا هستند، مشاوره با متخصصان HVAC بهترین تناسب با نیازهای خاص را تضمین می‌کند و در نهایت به شیوه‌های ساختمانی پایدار کمک می‌کند.
